CGF-180 Băng phản xạ được sử dụng cho la bàn từ la bàn chuyên nghiệp với độ chính xác cao
CGF-180 Bánh xe ánh sáng la bàn để sử dụng trên toàn thế giới. Nó đáp ứng sự chấp thuận của CCS. Bao gồm trong phạm vi giao hàng là tất cả các thành phần cần thiết như la bàn phản xạ từ, thiết bị phương vị, ống phản xạ, bộ chỉnh lưu, chiếu sáng, vật liệu lắp đặt, sách hướng dẫn & chứng chỉ cá nhân.
- Giơi thiệu sản phẩm
Nếu la bàn phản xạ cgf-180 được sử dụng cho la bàn la bàn từ la bàn chuyên nghiệp chính xác cao đáp ứng yêu cầu của bạn, chào mừng bạn đến với trang thiết bị chất lượng của chúng tôi với giá cả cạnh tranh. Chúng tôi là một trong những nhà sản xuất la bàn hàng đầu từ và cũng là nhà cung cấp chuyên nghiệp tại Trung Quốc. Chúng tôi luôn ở trong dịch vụ của bạn.
CGF-180 Băng phản xạ được sử dụng cho la bàn từ la bàn chuyên nghiệp với độ chính xác cao
CGF-180 Bánh xe ánh sáng la bàn để sử dụng trên toàn thế giới. Nó đáp ứng sự chấp thuận của CCS. Bao gồm trong phạm vi giao hàng là tất cả các thành phần cần thiết như la bàn phản xạ từ, thiết bị phương vị, ống phản xạ, bộ chỉnh lưu, chiếu sáng, vật liệu lắp đặt, hướng dẫn sử dụng và giấy chứng nhận cá nhân.
CGF-180 la bàn phản xạ chính xác cao chính xác là một chiếc la bàn phản xạ được thiết kế để điều hướng biển, phù hợp với IMO và các yêu cầu của Chính quyền khác như ISO-449 (1997), ISO-694 (2000), ISO-1069 (1973 ), ISO-2269 (1992), và IEC-60945 (2002), sản phẩm có những ưu điểm của phác thảo đẹp, quay số phản chiếu rõ ràng và tươi sáng.
Compass Bowl:
1. Thiết kế hệ thống định hướng chính xác: Thẻ dia.165mm
2.Pivot ổ đỡ: iridium và sapphire
3.Liên sơn nội lâu dài, không vỉ, vết nứt hoặc biến màu trong một thời gian dài.

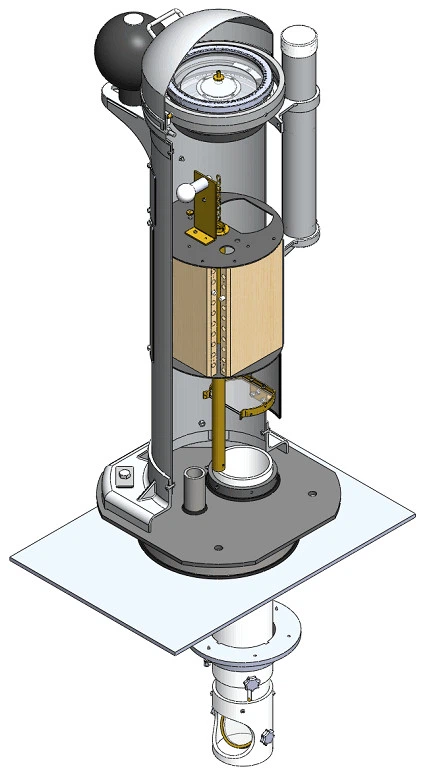

Binnacle Stand:
1.Bộ điều chỉnh sai lệch toàn bộ bao gồm: "B", "C" & lỗi lỗi Heeling, Quadrantal correctors và thanh Flinders
2.Thiết bị thẻ la bàn với điều khiển mờ.
4. Có trọng lượng nhẹ để dễ dàng lắp đặt nhà máy đóng tàu.
Sự sắp xếp phản xạ:

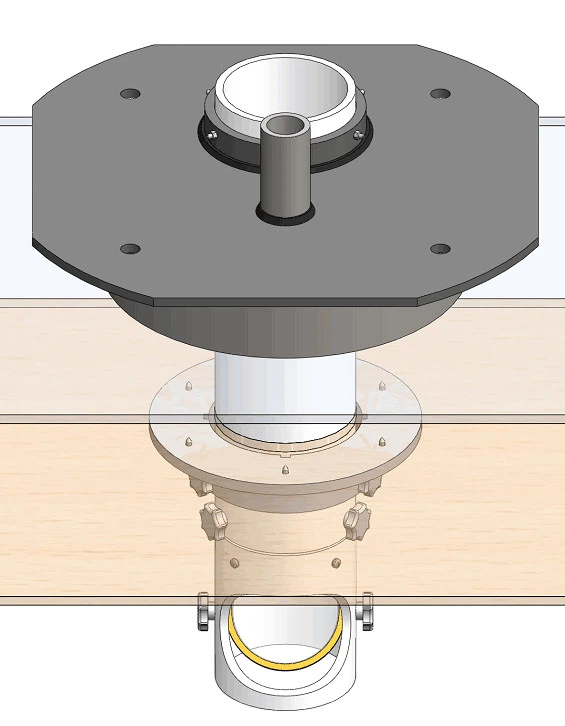

Sự bố trí quang học dưới la bàn la bàn để đọc tiêu đề ở vị trí của lái lái trong ô tô. Bao gồm ống kính và gương cho phép phóng to của hình ảnh và đầu gương phản xạ quay với khẩu độ. Ống phản xạ thẳng đứng đơn giản có thể được thực hiện như ống phản xạ cắt hoặc fixtube. Đầu gương có thể mở rộng được 150mm. Cần phải có một by-pass quang trong trường hợp vị trí của lái lái không phải là ngay bên dưới binnacle. Một đầu nhân bản mở rộng có sẵn như là một lựa chọn.
Thiết bị phương vị tiêu chuẩn
Với gương đen và bóng trong hộp. Vòng tròn phương vị này có những ưu điểm của cấu trúc đơn giản và hoạt động thuận tiện.
Các thông số kỹ thuật chính
Dự án | Dữ liệu |
Quay số đường kính | Φ180mm |
Quay số tốt nghiệp | 0 ° ~ 360 ° 1 ° cho mỗi lưới |
Sử dụng nhiệt độ | -25 ℃ ~ 60 ℃ |
Độ lệch chỉ báo (H = 35μT, T = 20 ± 3 ℃) | ≤0,5 ° |
Một khoảng thời gian (H = 35μT, T = 20 ± 3 ℃) | ≥8,62 S |
Độ lệch ma sát (H = 35μT, T = 20 ± 3 ℃) | ≤0,09 ° |
Hình bán nguyệt chính tự chỉnh sửa năng lượng | 1 ° ~ 45 ° |
Thứ hai hình bán nguyệt tự biến đổi năng lượng | 1 ° ~ 6 ° (độ nghiêng từ Q = 45 °) |
Quadrant self heterodyne điều chỉnh năng lượng | 0.5 ° ~ 10 ° |
Nghiêng tự tính không đổi cho năng lượng | -75 ~ 75μT |
Khung lăng kính | ± 100mm |
Quay số tỷ lệ mở rộng hình ảnh | ≈2 lần (quay số gốc tốt nghiệp) |
Cấp điện chiếu sáng | AC 220V, DC 24V |
Thứ nguyên Khái quát | 750 × 500 × 1380mm (Không tính chiều dài ống kính) |
Đường kính lỗ gắn | Chân trên 442 ApertureΦ24 |
cân nặng | 82kg |
Chú phổ biến: La bàn phản xạ CGF-180 sử dụng cho la bàn từ la bàn la bàn chuyên nghiệp độ chính xác cao, Trung Quốc, nhà sản xuất, nhà cung cấp, bán buôn, giá cả
